Soal & Kunci TDO Kelas 10 SMK Semester 2 Tahun 2022

Unduh Soal & Kunci Teknologi Dasar Otomotif (TDO) Kelas 10 SMK Semester 2 Tahun Pelajaran 2021/2022 - Di dalam suatu proses pembelajaran di sekolah, seorang guru melakukan penilaian untuk mengumpulkan informasi tentang proses dan hasil belajar peserta didik dalam rangka membuat keputusan-keputusan berdasarkan kriteria dan pertimbangan tertentu. Para siswa diharapkan mengikuti proses pembelajaran dengan maksimal sehingga tujuan belajar dapat terealisasi.

Untuk membantu adik-adik kelas 10 dalam belajar, Bank Soal menyediakan Soal & Jawaban TDO Kelas X Semester Genap Tahun 2021/2022.

Download Soal & Jawaban Pilihan Ganda TDO Kelas 10 Semester Genap

1. Sistem kerja dari hidrolik sangat dipengaruhi oleh beberapa aspek, diantaranya…

A. viskositas fluida, gaya, tekanan, volume

B. konstruksi, gaya, tekanan, volume

C. luas penampang, viskositas fluida, tekanan, volume

D. luas penampang, gaya, tekanan, konstruksi

E. luas penampang, gaya, tekanan, volume

2. Salah satu penerapan sistem hidrolik pada sebuah kendaraan terdapat pada sistem rem, dimana sistem kerjanya memanfaatkan perbedaan luas penampang. Sistem hidrolik ini merupakan penerapan dari hukum ...

A. newton

B. faraday

C. pascal

D. thomas alfa edison

E. kirchoff

3. Perbedaan yang mendasar antara sistem hidrolik dan sistem pneumatik adalah ...

A. fluida kerja

B. penggunaan

C. sistem pengoperasian

D. pengelompokan

E. operator

4. Sistem hidrolik banyak memiliki keuntungan. Sebagai sumber kekuatan untuk banyak variasi pengoperasian. Yang bukan termasuk keuntungan dari sistem hidrolik adalah ...

A. ringan

B. mudah pemasangannya

C. harga fluida kerja mahal

D. efisien

E. mudah perawatannya

5. Sebuah kendaraan sangat wajib dianjurkan untuk melakukan servis/perawatan berkala. Panduan yang tepat dalam melakukan servis berkala adalah ...

A. service/perawatan dilakukan setiap 3 bulan atau setiap kelipatan 1000 km (tergantung mana yang lebih dulu tercapai)

B. service/perawatan dilakukan setiap 3 bulan atau setiap kelipatan 10.000 km (tergantung mana yang lebih dulu tercapai)

C. service/perawatan dilakukan setiap 6 bulan atau setiap kelipatan 1000 km (tergantung mana yang lebih dulu tercapai)

D. service/perawatan dilakukan setiap 6 bulan atau setiap kelipatan 10.000 km (tergantung mana yang lebih dulu tercapai)

E. service/perawatan dilakukan setiap 12 bulan atau setiap kelipatan 10.000 km (tergantung mana yang lebih dulu tercapai)

6. Sebuah kendaraan daihatsu sedang melakukan servis/perawatan berkala 10.000 km. Komponen yang perlu adanya penggantian adalah…

A. tali kipas, oli mesin, saringan oli (filter oil)

B. tali kipas, oli mesin, cairan pendingin (coolant)

C. tali kipas, cairan pendingin (coolant), saringan oli (filter oil)

D. oli mesin dan saringan oli (filter oil) saja

E. oli mesin dan cairan pendingin (coolant) saja

7. Sebuah mobil Grandmax sedang melakukan servis/perawatan berkala disebuah dealer daihatsu. Beberapa komponen mengalami perbaikan dan pergantian, salah satu komponen yang diganti adalah busi. Pergantian busi ini merupakan pergantian pertama kali semenjak pembelian unit baru. Dilihat dari buku panduan servis, berapakah kilometer atau lamanya penggunaan kendaraan tersebut secara normal…

A. 10.000 km atau 6 bulan

B. 20.000 km atau 12 bulan

C. 30.000 km atau 18 bulan

D. 40.000 km atau 24 bulan

E. 50.000 km atau 30 bulan

8. Prinsip kerja dari sistem hidrolik sangat dipengaruhi oleh kekuatan/tenaga dari motor penggerak (motor listrik atau motor bakar). Komponen tersebut termasuk kedalam unit ...

A. unit pengatur

B. unit penggerak

C. unit tenaga

D. unit sistem

E. unit kerja

9. Saat diberikan beban pada aktuator sistem hidrolik maka terjadi peningkatan tekanan dan ketika tekan tidak dapat bertambah lagi maka akan mengalirkan cairan fluida oli ke dalam tangki karena terbukanya katup ...

A. pengarah

B. pengatur aliran

C. pengatur tekanan

D. bahan bakar

E. pengatur putaran

10. Sebuah shock absorber (shock beker) yang memanfaatkan sistem hidrolik mengalami kebocoran oli, terdapat lapisan oli pada batang piston ketika terangkat/naik. Pemeriksaan yang dilakukan adalah ...

A. periksa kondisi silinder

B. periksa kondisi oil seal

C. adanya udara palsu yang menyebabkan tekanan naik

D. periksa kondisi coil spring

E. periksa kondisi fluida/oli

11. Sebuah control valve yang digunakan untuk mengatur arah jalannya aliran fluida (cairan hidrolik) untuk mendorong aktuator, merupakan katup ...

A. pengatur aliran

B. pengatur tekanan

C. pengatur putaran

D. pengatur gerak

E. pengarah

12. Seorang mekanik diwajibkan memahami OMM (operational maintenance manual) dalam melakukan pekerjaannya agar pekerjaan (servis) yang dilakukan tepat sasaran dan optimal. Informasi apa sajakah yang tercantum didalam OMM…

A. prosedur pemeriksaan, teknik pengoperasian, dan jadwal perawatan

B. komponen kendaraan, teknik pengoperasian, dan jadwal perawatan

C. prosedur pemeriksaan, prosedur perbaikan, dan jadwal perawatan

D. masalah kerusakan, prosedur pemeriksaan, dan jadwal perawatan

E. prosedur pemeriksaan dan jadwal perawatan saja

13. Pada sistem pneumatik jenis fluida yang digunakan adalah ...

A. liquid

B. uap air

C. air

D. oli

E. udara/gas

14. Pada sistem tekanan rendah, tekanan yang didapat dari pompa udara tipe vane yang menghasilkan tekanan yang kontinyu/tetap. Berapakah tekanan yang dialirkan ke pneumatik pada sistem tekanan rendah…

A. 1 – 10 psi

B. 100 – 150 psi

C. 100 – 1000 psi

D. 1000 – 3000 psi

E. > 3000 psi

15. Salah satu penerapan dari sistem pneumatik adalah carlift (pengangkat kendaraan), sebab sistem pneumatik memiliki kelebihan, kecuali ...

A. fluida kerja mudah ditransfer/dipindahkan

B. penurunan tekanan relatif kecil

C. viskositas fluida kecil

D. penggunaan fluida sekali pakai

E. minim gesekan

16. Reservoir merupakan salah satu komponen dari sistem pneumatik yang berfungsi untuk memisahkan air/oli dengan udara. Apa yang terjadi apabila reservoir bermasalah (tidak bisa memisahkan air/oli dengan udara)…

A. tekanan udara turun

B. sistem akan berhenti, karena ada sumbatan pada sistem

C. temperatur kerja meningkat

D. tenaga yang dihasilkan berkurang

E. beban kerja bertambah

17. Rem angin merupakan salah satu penerapan dari sistem pneumatik, dimana fluida kerjanya menggunakan angin. Suatu ketika, rem angin tersebut mengalami gagal fungsi (rem blong) ketika pedal rem diinjak kendaraan tidak mau berhenti. Apa yang menyebabkan hal itu terjadi…

A. terjadi kemacetan pada booster rem

B. seal caliper bocor

C. piston macet

D. kebocoran angin

E. terdapat air pada sistem

18. Sebuah carlift mengalami masalah ketika digunakan untuk menaikan kendaraan. Sewaktu akan menurunkan, tiba-tiba carlift berhenti bergerak. Penyebab dari masalah tersebut adalah ...

A. filter udara tersumbat kotoran

B. reservoir dipenuhi air

C. tekanan udara dari kompresor kurang

D. regulator rusak

E. katup macet

19. Arus listrik akan mengalir pada rangkaian kelistrikan apabila terjadi ...

A. rangkaian terbuka

B. pergerakkan proton-proton

C. pergerakkan neutron-neutron

D. pergerakkan atom-atom

E. perbedaan potensial

20. Resistor pada sebuah rangkaian kelistrikan digunakan sebagai ...

A. sumber arus listrik

B. sumber tegangan listrik

C. sebagai daya listrik

D. sebagai hambatan listrik

E. untuk mengukur tahanan listrik

21. Pada kendaraan, prinsip kerja elektromagnet digunakan pada komponen ...

A. transistor

B. resistor

C. karburator

D. relay

E. kopling

22. Dua buah resistor disusun secara paralel dengan besar masing-masing R1= 6 Ω dan R2= 3 Ω. Dihubungkan dengan suber tegangan sebesar 12,6 Volt. Berapakah tahanan total dari resistor tersebut…

A. 9 ohm

B. 6 ohm’

C. 3 ohm

D. 18 ohm

E. 2 ohm

23. Berdasarkan kaidah tangan kiri flaming, electron searah dengan arah .

A. ibu jari

B. jari telunjuk

C. jari tengah

D. jari manis

E. jari kelingking

24. Tiga buah resistor masing-masing R1= 2 ohm, R2= 2 ohm, R3= 4 ohm disusun secara paralel dan dihubungkan dengan sumber tegangan sebesar 12 volt. Berapakah nilai arus yang mengalir pada rangkaian tersebut…

A. 6 ampere

B. 9 ampere

C. 10 ampere

D. 12 ampere

E. 15 ampere

25. Perhatikan pernyataan dibawah ini:

(1) Sebagai pengaman apabila terjadi arus pendek

(2) Sebagai sumber energi untuk menghidupkan system pengapian

(3) Sebagai stabilizer suplay pada kendaraan

Pernyataan yang benar berkaitan dengan fungsi baterai adalah…

A. 1 dan 2

B. 1 dan 3

C. 2 dan 3

D. 1 saja

E. 3 saja

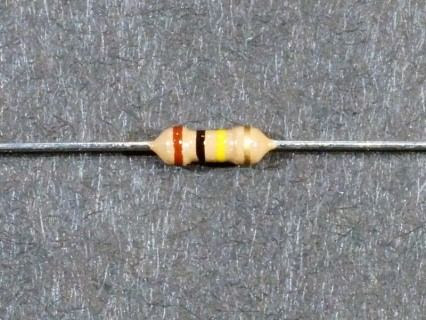

26. Perhatikan gambar berikut:

Kode warna pada resistor tersebut menyatakan ...

A. variasi

B. kapasitas

C. resistensi

D. toleransi

E. resistensi dan toleransinya

27. Yang berfungsi untuk memisahkan gas hidrogen (yang terbentuk saat pengisian) dan uap asam sulfat di dalam baterai dengan cara membiarkan gas hidrogen keluar lewat lubang ventilasi adalah …

A. kotak baterai

B. terminal baterai

C. sumbat ventilasi

D. sel baterai

E. separator

28. Reaksi kimia saat proses pengisian baterai (accu) adalah…

A. PbSO4 + 2H2O + PbSO4 PbO2 + 2H2SO4 + Pb

B. PbO2 + 2H2O + Pb PbSO4 + 2H2SO4 + PbSO4

C. 2Pb + 2H2O PbSO4 + 2H2SO4 + PbSO4

D. PbSO4 + 2H2SO4 + PbSO4 2Pb + 2H2O

E. PbSO4 + 2H2SO4 PbO2 + 2H2O

29. Komposisi elektrolit baterai antara H2O dengan SO4 adalah…

A. H2O 50% dan SO4 50%

B. H2O 64% dan SO4 36%

C. H2O 37% dan SO4 63%

D. H2O 36% dan SO4 64%

E. H2O 63% dan SO4 37%

30. Ketika tegangan baterai sudah lemah dan berkurang, maka baterai wajib untuk diisi kembali. Proses Sebuah baterai jika digunakan, maka akan terjadi perubahan zat baik pada kutub maupun elektrolitnya. Perubahan yang terjadi pada kutub positif baterai ketika digunakan akan berubah menjadi ...

A. Pb

B. Cu

C. PbSO4

D. PbO2

E. Zn

31. pengisian baterai juga harus dilakukan sesuai dengan SOP, seperti besarnya arus pengisian harus disesuaikan. Faktor yang digunakan sebagai acuan besarnya arus pengisian adalah…

A. banyaknya elektrolit

B. tegangan baterai

C. berat jenis elektrolit

D. CCA

E. kapasitas baterai

32. Hasil pengukuran baterai dengan kapasitas 50 AH menunjukan berat jenis 1,18 pada temperature 20ºC. Maka waktu pengisian yang dibutuhkan ketika dilakukan pengisian normal…

A. 6 jam

B. 8 jam

C. 10 jam

D. 12 jam

E. 16 jam

33. Tiga buah baterai memiliki kapasitas 40 AH, 50 AH, dan 60 AH. Ketiganya dilakukan pengisian secara parallel, maka arus yang harus dialirkan sebesar…

A. 4 Ampere

B. 15 Ampere

C. 25 Ampere

D. 50 Ampere

E. 75 Ampere

34. Sebuah baterai mengalami masalah berupa munculnya jamur sulfat/kerak pada masing-masing kutub baterai, hal ini diakibatkan karena proses oksidasi elektrolit baterai. Kemungkinan penyebab terjadinya oksidasi elektrolit tersebut adalah adanya kebocoran yang terjadi pada ...

A. kotak baterai

B. wadah baterai

C. rumah baterai

D. elektrolit baterai

E. terminal baterai

35. Bila kendaraan lama tidak digunakan maka energi listrik yang tersimpan di dalam baterai dapat kosong dengan sendirinya, sehingga mesin tidak dapat distarter. Fenomena ini sering disebut …

A. over charging

B. over load charging

C. no charging

D. self discharge

E. quick charging

Bagi Bapak/Ibu dan Adik-Adik yang memerlukan Soal dan Jawaban TDO Kelas X SMK, silahkan klik tautan berikut :

Unduh Soal & Jawaban TDO Kelas X SMK Semester Genap Tahun Pelajaran 2021/2022.

Demikian informasi tentang Soal & Kunci TDO Kelas 10 SMK Semester 2 Tahun 2022 yang bisa Bank Soal berikan. Jangan lupa Follow ya biar selalu dapat notifikasi informasi terbaru dari Bank Soal. Terima kasih.
